自由滾筒
發布時間：2021-04-20 15:28
無動力滾筒是用手動方式驅動輸送帶或改變其運行方向的圓筒形組件，是滾筒中的一種，是輸送設備的主要配件。無動力滾筒的主要作用是通過人工推送貨物來達到傳送貨物的目的。無動力滾筒由以下及部分組成：
(1)筒體：一般由圓管制作。常用的有鋼管、塑料管，高精度和高強度的可以用圓鋼制作；
(2)內軸：一般由圓鋼制作。直徑小的可以用冷拉圓鋼，直徑大的精度高的可以車制；
(3)端蓋：一般由碳鋼制作。直徑小的載重量不大的可以采用沖制的方式加工，直徑較大的或者載重量大的采用車制加工；
(4)軸承：根據筒體和端蓋選擇合適的標準軸承即可。
自由滾筒根據其外管材質、管材直徑、軸心直徑、軸心材質、壁厚以及尺寸計算方式等制作而成，一般分為兩種類型，一種是用黃色的PP材料制作成的端蓋的無動力內牙軸心式的輸送機自由滾筒，還有一種則是以金屬作為材料制作而成的端蓋的無動力內牙軸心式的輸送機自由滾筒。
(1)筒體：一般由圓管制作。常用的有鋼管、塑料管，高精度和高強度的可以用圓鋼制作；
(2)內軸：一般由圓鋼制作。直徑小的可以用冷拉圓鋼，直徑大的精度高的可以車制；
(3)端蓋：一般由碳鋼制作。直徑小的載重量不大的可以采用沖制的方式加工，直徑較大的或者載重量大的采用車制加工；
(4)軸承：根據筒體和端蓋選擇合適的標準軸承即可。
自由滾筒根據其外管材質、管材直徑、軸心直徑、軸心材質、壁厚以及尺寸計算方式等制作而成，一般分為兩種類型，一種是用黃色的PP材料制作成的端蓋的無動力內牙軸心式的輸送機自由滾筒，還有一種則是以金屬作為材料制作而成的端蓋的無動力內牙軸心式的輸送機自由滾筒。

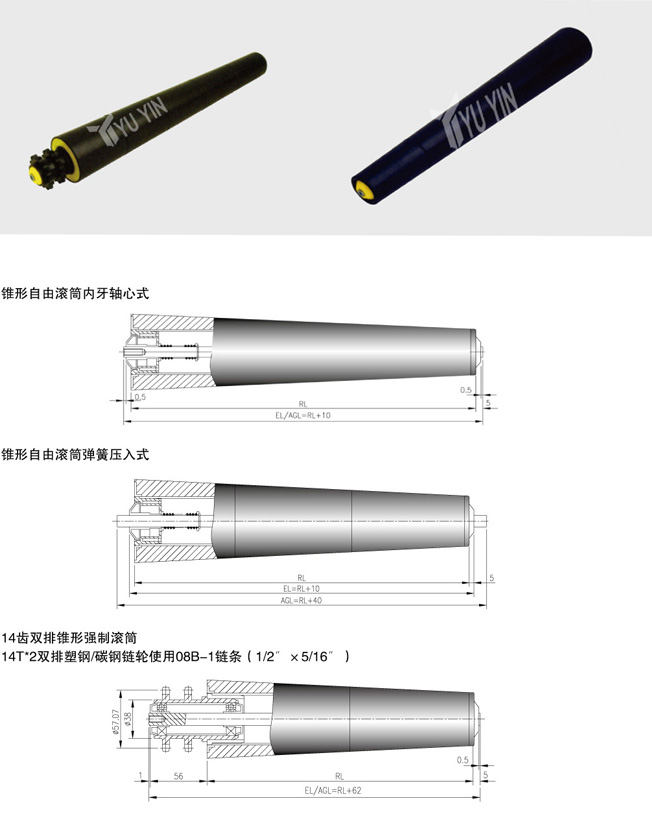

| 滾筒材質 | 內管徑及壁厚 | 外管管徑 最小/最大 | 筒身長度 | 軸心直徑 | 軸心材質 | 尺寸計算方式 |
| 鋼制內管外包塑料錐型管 | 50*1.5/50*3.0 | 56/71.2 | 250 | 12 | 碳鋼/不銹鋼 |
RL+10mm=AGL (內牙軸心式) |
| 50*1.5/50*3.0 | 52/71.2 | 300 | 12 | 碳鋼/不銹鋼 |
RL+10mm=AGL (內牙軸心式) |
|
| 50*1.5/50*3.0 | 56/77.6 | 350 | 12 | 碳鋼/不銹鋼 |
RL+10mm=AGL (內牙軸心式) |
|
| 50*1.5/50*3.0 | 52/77.6 | 400 | 12 | 碳鋼/不銹鋼 |
RL+10mm=AGL (內牙軸心式) |
|
| 50*1.5/50*3.0 | 56/84 | 450 | 12 | 碳鋼/不銹鋼 |
RL+10mm=EL EL+30mm=AGL （彈簧壓入式） |
|
| 50*1.5/50*3.0 | 52/84 | 500 | 12 | 碳鋼/不銹鋼 |
RL+10mm=EL EL+30mm=AGL （彈簧壓入式） |
|
| 50*1.5/50*3.0 | 56/90.4 | 550 | 12 | 碳鋼/不銹鋼 |
RL+10mm=EL EL+30mm=AGL （彈簧壓入式） |
|
| 50*1.5/50*3.0 | 52/90.4 | 600 | 12 | 碳鋼/不銹鋼 |
RL+10mm=EL EL+30mm=AGL （彈簧壓入式） |
|
| 50*1.5/50*3.0 | 56/96.8 | 650 | 12 | 碳鋼/不銹鋼 |
RL+10mm=EL EL+30mm=AGL （彈簧壓入式） |
|
| 50*1.5/50*3.0 | 52/96.8 | 700 | 12 | 碳鋼/不銹鋼 |
RL+62mm=AGL （14齒動力雙排） |
|
| 50*1.5/50*3.0 | 56/103.2 | 750 | 12 | 碳鋼/不銹鋼 |
RL+62mm=AGL （14齒動力雙排） |
|
| 50*1.5/50*3.0 | 52/103.2 | 800 | 12 | 碳鋼/不銹鋼 |
RL+62mm=AGL （14齒動力雙排） |
|
| 50*1.5/50*3.0 | 56/109.6 | 850 | 12 | 碳鋼/不銹鋼 |
RL+62mm=AGL （14齒動力雙排） |
|
| 50*1.5/50*3.0 | 52/109.6 | 900 | 12 | 碳鋼/不銹鋼 |
RL+62mm=AGL （14齒動力雙排） |
